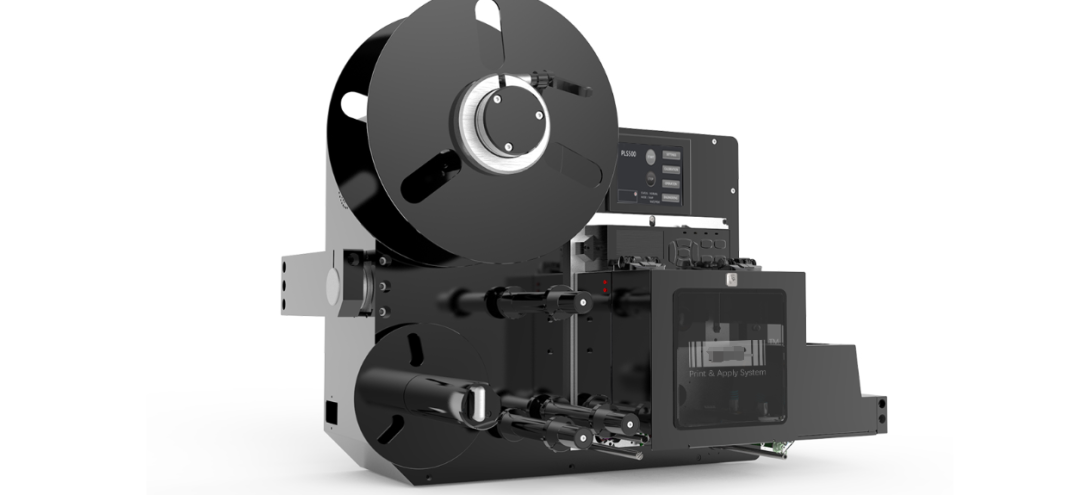

全自动贴标机机械系统设计：聚焦标签张力控制

摘要

本文简要介绍了一种自动打印-贴标机的机械系统设计方案，特别强调标签张力控制，以确保高效、精准的标签应用。设计涵盖传送带系统、标签供给系统、贴标机构和张力控制系统等关键组件。张力控制系统通过解卷器、可调制动器、传感器和路径调整机制实现标签张力的精确管理。该设计具有模块化特性，适用于多种产品类型和生产速度，兼顾可靠性和维护便捷性。

1. 引言

在现代制造业和包装行业中，全自动打印-贴标机通过整合打印与贴标功能，显著提高了生产效率。这些机器能够实时生成包含可变数据的标签（如批次号、有效期）并将其精准贴到产品上。然而，标签张力控制是确保贴标质量的核心挑战。过松的张力可能导致标签褶皱或贴合不良，而过紧的张力可能引发标签撕裂或机器故障。

本文聚焦于全自动打印-贴标机的机械系统设计，特别关注标签张力控制机制，旨在提供一种高效、可靠且适应性强的解决方案。

2. 设计要求

全自动打印-贴标机需满足以下要求：

3. 机械系统设计概述

机械系统由以下核心组件构成：

3.1 传送带系统

• • 功能：将产品从输入端运送到贴标站，并输出已贴标产品。
• • 设计特点：
• • 可调速电机驱动，确保与贴标操作同步。
• • 模块化设计，支持直线或曲线配置。
• • 配备光电传感器，检测产品位置和间距。
• • 作用：确保产品在贴标站的精确定位。

3.2 标签供给系统

• • 功能：从标签卷连续供给标签至贴标机构。
• • 设计特点：
• • 标签卷固定在解卷器上，配备电机控制解卷。
• • 传感器检测标签间隙和卷材剩余量。
• • 引导辊确保标签路径平滑。
• • 作用：提供稳定、连续的标签供给。

3.3 贴标机构

• • 功能：将标签从背衬纸剥离并贴到产品表面。
• • 设计特点：
• • 支持多种贴标方式：
• • 滚轮贴标：适用于圆柱形产品。
• • 吹贴式：适用于平面或不规则表面。
• • 气吹式：适用于轻质或易损产品。
• • 可调贴标头，适应不同产品尺寸。
• • 作用：确保标签牢固贴合，无褶皱或偏移。

3.4 张力控制系统

• • 功能：在标签供给和贴标过程中保持适当张力。
• • 设计特点：
• • 解卷器：电机驱动，配备速度控制和反馈机制。
• • 制动系统：可调制动器施加恒定压力。
• • 张力传感器：实时监测张力变化。
• • 摆辊：通过摆动辊筒的运动来调节张力。
• • 舞蹈辊：补偿标签卷直径变化。


• • 作用：防止标签过松或过紧，确保贴标质量。

4. 标签张力控制系统详细设计

标签张力控制是贴标机设计的核心难点。以下为详细设计方案：

4.1 解卷器机制

• • 描述：解卷器固定标签卷并控制其解卷速度。
• • 关键特性：
• • 采用伺服电机，提供精确的速度控制。
• • 配备编码器，反馈解卷速度和位置。
• • “平滑模式”功能，通过渐进加速/减速减少张力突变。
• • 操作原理：解卷器速度与传送带和贴标机构同步。随着标签卷直径减小，电机自动调整速度以保持恒定张力。

4.2 制动系统

• • 描述：制动器对标签背衬纸施加可控压力。
• • 关键特性：
• • 可调制动力，适应不同标签材料（如纸质、塑料薄膜）。
• • 出厂预设，用户可根据需要微调。
• • 操作原理：制动器通过摩擦力稳定标签张力，防止标签在快速启停时松弛或拉伸。

4.3 传感器集成

• • 描述：传感器监测标签背衬纸状态并提供实时反馈。
• • 关键特性：
• • 接近传感器：检测标签间隙和背衬纸位置。
• • 张力传感器：测量背衬纸张力，触发调整。
• • 操作原理：传感器数据传输至控制系统，形成闭环控制，自动调整解卷器速度或制动力。

4.4 标签路径调整

• • 描述：通过引导辊和张力辊确保标签路径平直。
• • 关键特性：
• • 可调引导辊，适应不同标签宽度。
• • 低摩擦辊面，减少阻力。
• • 操作原理：正确路径避免背衬纸缠绕或偏移，维持张力稳定。

4.5 控制系统集成

• • 描述：机械组件与中央控制系统（如PLC）集成。
• • 关键特性：
• • 实时监控张力水平。
• • 基于传感器反馈自动调整。
• • 提供用户界面，支持手动设置和故障诊断。
• • 操作原理：控制系统协调解卷器、制动器和传感器，确保张力控制的动态响应。

5. 其他系统集成

虽然本文聚焦机械设计，但以下系统与机械部分的集成至关重要：

• • 打印系统：支持可变数据打印（如条形码、序列号、日期），与贴标机构同步。
• • 控制系统：基于PLC，协调传送带、解卷器、贴标头等操作。
• • 安全系统：包括紧急停止按钮、防护罩和联锁装置，确保操作安全。

6. 结论

全自动打印-贴标机的机械系统设计需要综合考虑效率、精度和可靠性。标签张力控制作为核心挑战，通过解卷器、制动系统、传感器和路径调整机制得以解决。该设计采用模块化结构，适应多种生产需求，便于维护和升级。未来可探索更先进的张力控制算法或实时监控技术，进一步提升性能。
